產(chǎn)品中心
Product center

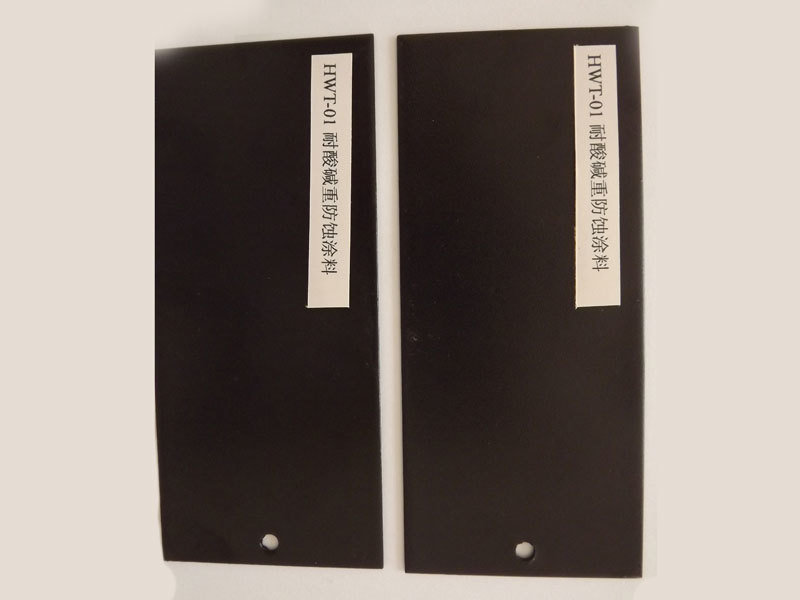

HWT-01耐酸堿重防蝕涂料
所屬分類(lèi)：
詳細(xì)介紹
產(chǎn)品特性：由漆酚樹(shù)脂與特效樹(shù)脂反應(yīng)合成，添加具有提高涂層耐酸堿性的特種防腐蝕顏填料和助劑，包括底漆、中間漆和面漆。在常溫和熱態(tài)環(huán)境中耐強(qiáng)酸、強(qiáng)堿及鹽類(lèi)液態(tài)介質(zhì)腐蝕;耐200℃高溫;具有優(yōu)良的機(jī)械性能，耐候性，耐沸水性能 。
設(shè)計(jì)用途：適用于石油、化工、化肥行業(yè)反應(yīng)罐、冷凝設(shè)備、管道及冶金、礦山、發(fā)電和輕工等企業(yè)設(shè)備的常溫和高溫重防腐保護(hù)。
技術(shù)指標(biāo)：
|
項(xiàng) 目 |
指 標(biāo) |
試驗(yàn)方法 |
|
漆膜顏色與外觀(guān) |
底:紅棕;中:灰色或綠色;面:無(wú)色 |
GB1729 |
|
干燥時(shí)間,h,≤，（烘干150℃） |
表干0.5 實(shí)干24 烘干1.5 |
GB1728 |
|
附著力, 級(jí),≤ |
2 |
GB1720 |
|
柔韌性, mm，≤ |
2 |
GB1731 |
|
沖擊強(qiáng)度, cm,≥ |
50 |
GB1732 |
耐蝕性能：(試片在烘干硬化后再試驗(yàn)，膜厚150-200微米)
|
耐腐蝕介質(zhì) |
溫度 |
時(shí)間 |
耐腐蝕介質(zhì) |
溫度 |
時(shí)間 |
|
雙氧水(H2O2) |
常溫 |
半年 |
30%HCl |
常溫 |
3年 |
|
50%NaOH |
煮沸 |
2h |
乙醇 |
常溫 |
3年 |
|
50%NaOH |
常溫 |
3年 |
煤油 |
常溫 |
5年 |
|
10%NaCl |
煮沸 |
2h |
120#汽油 |
常溫 |
5年 |
|
70%H2SO4 |
常溫 |
3年 |
自來(lái)水 |
煮沸 |
5h |
表面處理：噴砂除銹，除去鋼鐵基材表面油污銹垢及氧化皮，達(dá)到國(guó)標(biāo)Sa2.5級(jí)
施工方法：可采用噴涂、刷涂、輥涂等方法施工。必要時(shí)加入專(zhuān)用稀釋劑。
施工參數(shù)：
1、施工環(huán)境：溫度5-35℃，相對(duì)濕度≤80%，雨、雪、霧天不宜施工。
2、體積固含量：底漆中間漆55%，面漆45%
3、比重：底漆中間漆1.40kg/升，面漆1.10kg/升
4、理論用量(干膜厚度按40µm)：底漆中間漆100g/㎡，面漆100g/㎡
5、理論涂布率(膜厚按40µm)：底漆中間漆14.0㎡/升，面漆11.0㎡/升
6、熟化時(shí)間：20min 使用時(shí)間：3h 重涂間隔：8-48h(均為25℃)
7、保養(yǎng)時(shí)間：本漆可在涂裝10天后用于非液態(tài)環(huán)境，若在液態(tài)介質(zhì)中使用宜在150℃烘干1.5小時(shí)，使漆膜硬度達(dá)到3H以上。
包裝儲(chǔ)存：包裝：甲組分19.5或17.5公斤/鐵桶，乙組分0.5kg/瓶?jī)?chǔ)存期：儲(chǔ)存期為6個(gè)月。超過(guò)儲(chǔ)存期，經(jīng)檢驗(yàn)合格后可繼續(xù)使用。
安全措施：
1、本品屬易燃品，應(yīng)遠(yuǎn)離火源熱源。
2、施工時(shí)應(yīng)配戴防護(hù)用具，在狹窄或空氣不流通處須加強(qiáng)通風(fēng)。
關(guān)鍵詞:
上一頁(yè)：
下一頁(yè)：
在線(xiàn)詢(xún)價(jià)
