產(chǎn)品中心
Product center

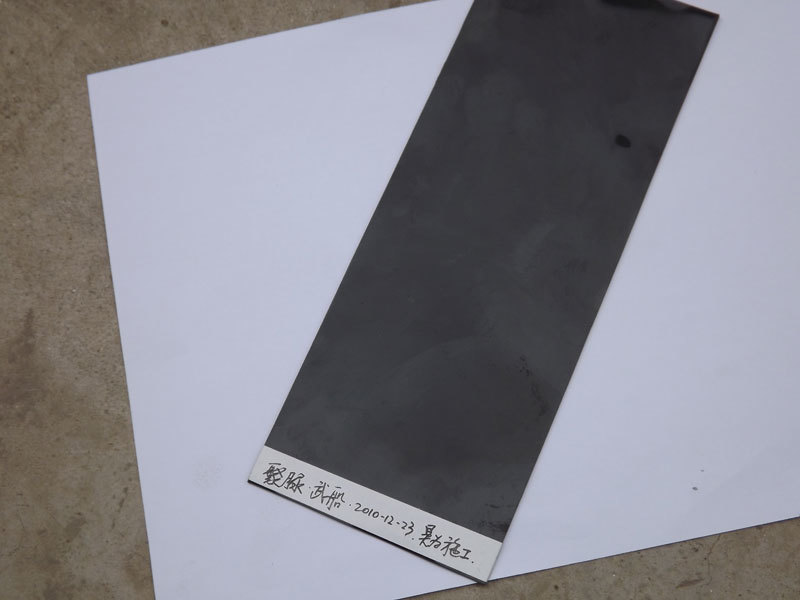

超重防腐聚脲材料
所屬分類：
詳細(xì)介紹
產(chǎn)品特性：HPUA-1001超重防腐聚脲材料是由半預(yù)聚體、端氨基聚醚、胺擴(kuò)鏈劑等原料現(xiàn)場(chǎng)噴涂成型的第三代聚脲彈性體，固化速度快，立面、頂面連續(xù)噴涂不流掛。
具有優(yōu)良的防腐性能，能經(jīng)受絕大多數(shù)化學(xué)介質(zhì)的侵蝕。具有優(yōu)良的物理性能，對(duì)各類底材均具有良好的附著力。1 0 0%固含量，無(wú)VOC，無(wú)污染，對(duì)環(huán)境友好。耐候性好，不粉化，不失色。涂層無(wú)接縫，外表光順。
設(shè)計(jì)用途：HPUA-1001超重防腐材料主要用于石油、石化、油田、化工等行業(yè)的各類混凝土儲(chǔ)罐及附屬設(shè)施，儲(chǔ)罐圍堰、酸洗槽、電鍍槽、炭化塔、蒸發(fā)池、中和池、污水處理池以及排水地溝等。
性能指標(biāo)
固含量 1 0 0% 附著力，拉開法 ≥8.0MPa
凝膠時(shí)間 10秒 耐介質(zhì)性能 良好
拉伸強(qiáng)度 17.1Mpa 顏色 可根據(jù)用戶要求調(diào)制
扯斷伸長(zhǎng)率 200% 耐磨性，阿克隆法 ≤120mg
密度 1.01g/cm3 干燥時(shí)間，25℃ 1分鐘表干，10分鐘步行
撕裂強(qiáng)度 67KN/m 厚度 2~3mm，視用戶要求而定
硬度,邵A 85~95 涂裝間隔 最短不限;最長(zhǎng)3小時(shí)。
底材處理：混凝土應(yīng)完全干燥(新制混凝土需水化、干燥28天)后，除去表面疏松的雜質(zhì)，噴涂1~2道配套水泥專用封閉底漆，底漆固化后再進(jìn)行噴涂施工。
涂裝方法：施工時(shí)必須使用專用的高溫、高壓撞擊混合設(shè)備。按規(guī)定配比和程序操作。
包裝規(guī)格：50公斤/桶，200公斤/桶。
貯存運(yùn)輸： 本產(chǎn)品應(yīng)貯存在陰涼、通風(fēng)、干燥的庫(kù)房中，嚴(yán)禁雨淋、日曬，隔絕火源，遠(yuǎn)離熱源，貯存溫度應(yīng)為15~40℃。本產(chǎn)品在不打開原包裝的情況下，貯存期自生產(chǎn)之日起為6個(gè)月，超過(guò)貯存期可按本產(chǎn)品標(biāo)準(zhǔn)規(guī)定的項(xiàng)目進(jìn)行檢驗(yàn)，若符合技術(shù)要求仍可使用。本產(chǎn)品不含有機(jī)溶劑，運(yùn)輸時(shí)可按非危險(xiǎn)品運(yùn)輸。
勞保措施：施工人員必須配備勞動(dòng)防護(hù)用品，如連體式防護(hù)工作服、安全帽、護(hù)目鏡、防毒面具、手套、鞋套等。噴涂時(shí)嚴(yán)禁噴槍對(duì)人，如果不慎將涂料飛濺入眼中，應(yīng)立即用自來(lái)水清洗，如仍感不適，請(qǐng)速去醫(yī)院治療。
注意事項(xiàng)：施工時(shí)底材溫度應(yīng)高于露點(diǎn)3℃以上。施工前將B組份充分?jǐn)嚢柚镣耆鶆?。A組分未用完的涂料應(yīng)充氮后密封保存。該體系為1 0 0%固含量，嚴(yán)禁加入任何稀釋劑。在密閉空間施工時(shí)，應(yīng)保證良好的通風(fēng)。
關(guān)鍵詞:
上一頁(yè)：
下一頁(yè)：
在線詢價(jià)
